ドイツMATRIX社 マトリックス 3次元万能曲面サポート・クランプ治具システム

ドイツMATRIX社 マトリックス

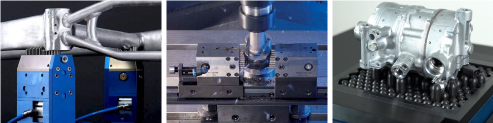

『マトリックス』は、ドイツで生まれたまったく新しい3次元万能曲面クランプ・サポート治具です。
複雑な形状や曲面をもった小さなワークから大型ワークまで、自動もしくは手動で簡単にすばやく確実にセットします。
加工・生産ラインから試作・開発ならびに品質管理(3次元測定器用)まで工場内のあらゆるシーンでフレキシブルな治具としてご活用頂けます。
マトリックス

ドイツMATRIX社 マトリックス
マトリックス 従来は異型物のワークをクランプもしくはサポートするのに、時間と費用を掛けて、ワーク毎に専用治具を製作しなければなりませんでした。
しかし、フレキシブル治具『マトリックス』を使用すればこのような専用治具はもう、必要ありません。

ドイツMATRIX社 マトリックス

1)ワーク曲面の部分をクランプ・サポートするピンの束

マトリックス

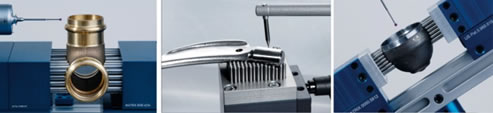

『マトリックス』の大きな特徴はワークをクランプ・サポートする部分がピンの束になっており、ワークの形状に沿って押されて沈み込んだピンをスプリングで支える構造です。

複雑な形状や曲面をもったワークを『マトリックス』に押し付けてクランプ・サポートすれば、ワーク形状に沿って多数のピンが3次元的にしっかりとセットします。


2)様々なアプリケーションに最適な豊富な種類

高荷重用途の加工・生産ライン用途から軽荷重な3次元測定器用サポートまで、様々なアプリケーションにマニュアルロック方式から自動ロック方式まで、最適な種類を豊富に揃えています。

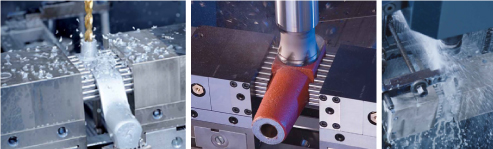

  • シルバーシリーズ (主に加工・生産ライン用)
    高荷重3次元曲面万能クランプ治具(高荷重で左右からクランプする万力タイプ)

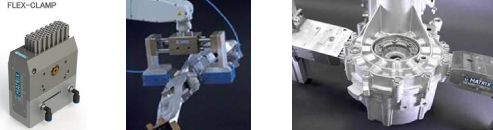

  • FLEX-CLAMP(主にロボットハンドリング、組立ライン用)
    自動エアーロック式クランプ治具(ピン束を圧縮エアーでロック・アンロック)

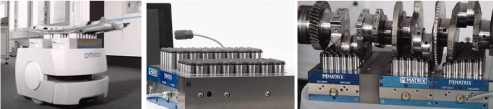

  • X-PADシリーズ(主に輸送・保持用)
    AGV搬送時や、大型部品のサポート用治具

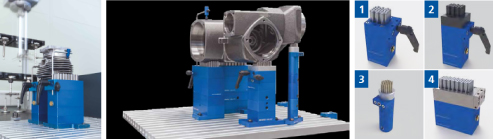

  • プルーシリーズ(主に3次元測定器等用)
    3次元曲面万能サポート治具(上から異型物を載せてサポートするタイプ)

3)コスト削減

最大の特徴は、コスト削減です。
●直接コスト
2つ以上の治具をマトリックス治具に置き換えることが出来れば直接的に大きなコスト削減になります。
●間接コスト
専用治具を製作するまでの目に見えない時間、人件費ならびに保管管理、また取替時間などが大幅に削減されます。
●ボトルネック解消による生産効率アップ
生産ラインにおける治具の取替は、今後のスマート工場(IoT、インダストリアル4.0等)で大きなボトルネックとなります。ローテクな治具をフレキシブルな治具に交換・ハイテク化することによりライン全体のスループットに大きく貢献します。


ドイツMATRIX社 マトリックス

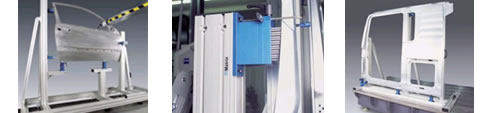

ヨーロッパ、アメリカの自動車部品ならびにその他多くの部品の3次元測定器用万能曲面サポート・クランプ治具として数多く使用されています。

マトリックス 納入実績


製品カタログ
ドイツMatrix社製 3次元測定器・組み立て用X-Support XL カタログ
ドイツMatrix社製 X-PADシリーズ(3種類) カタログ
ドイツMATRIX社製 エアーロック方式自動クランプ・チャック治具「FLEX-CLAMPシリーズ(3種類)」 カタログ
ドイツMatrix社製 工業用X線CTスキャン用サポート治具シリーズ カタログ
高荷重対応3次元曲面万能クランプ治具 X-Clamp100_カタログ カタログ
